ちょっとした工夫がうれしい、分電盤。
現場の悩みを解決します。

今すぐ取り入れたくなる!
4つの工夫(外箱部分)

ちょいらく分電盤CRB-6S、ちょいらく分電盤CRB-6C、セミちょいらく分電盤SCRB-6S、セミちょいらく分電盤SCRB-6C、セミちょいらく分電盤SCRB-6S(400)、ミニちょいらく分電盤MCRB-6、戻忘防止付セミちょいらく分電盤

1 2 3 4

現場で入線孔をあける必要なし

現場で入線孔をあける必要なし

セミちょいらく分電盤SCRB-6S

塩ビカバー

外部ケーブル用の入線孔は加工済み。現場で入線孔をあける作業が不要になります。

扉の開閉をカンタンに

扉の開閉をカンタンに

ワンタッチで取り外しできる保護板

観音扉で中央部分が外曲げタイプ。ハンドル不要で、どこからでも開け閉めできます。

保護板の取り外しがワンタッチ

保護板の取り外しがワンタッチ

観音開きでカンタンに開閉可能な扉

保護板の蝶番は、ワンタッチで取り外しできるので、現場での施工時間を短縮できます。

誤操作を防ぐために

誤操作を防ぐために

保護棒 誤操作防止! 丸棒タイプ

狭いEPS内。肩や腕がブレーカに接触しないように、保護棒を設けました。万が一のときに役立つ機能です。

オプション機能です。

今すぐ取り入れたくなる!
6つの工夫(内器部分)

ちょいらく分電盤CRB-6S、ちょいらく分電盤CRB-6C、セミちょいらく分電盤SCRB-6S、セミちょいらく分電盤SCRB-6C、セミちょいらく分電盤SCRB-6S(400)、ミニちょいらく分電盤MCRB-6、戻忘防止付セミちょいらく分電盤

1 2 3 4 5 6

セミちょいらく盤・ちょいらく盤

セミちょいらく盤・ちょいらく盤

施工の省力化、効率化を実現した分電盤。
用途に合わせて、2つのタイプからご提案します。

セミちょいらく盤

セミちょいらく盤

  • 外部ケーブルは左右振り分け
  • 天井枠取外し式
  • 従来盤と比較して大きくならない

ちょいらく盤

ちょいらく盤

  • 外部ケーブルは中央で省施工
  • 天井枠取外し式
  • セミちょいらく盤より、盤幅が必要
  • 複雑な回路には向かない

ケーブルを1本ずつ通す必要なし

ケーブルを1本ずつ通す必要なし

取り外し式の天井枠

天井枠が取り外し式のため、外部ケーブルを前面からまとめて押し込んで作業できます。

短時間停電で、ブレーカ交換ができる

短時間停電で、ブレーカ交換ができる

一次側がプラグイン端子の分岐ブレーカ

分岐ブレーカの一次側はプラグイン端子のため、送電後でも短時間停電でブレーカ交換が可能です。
また、ブレーカ交換にネジ締め作業も必要ありません。

外部ケーブルもアース線も、速結接続

外部ケーブルもアース線も、速結接続

速結アース

ブレーカ速結端子

  • 分岐ブレーカの一次側はプラグイン端子、二次側は速結端子(オプション)を採用

ブレーカ速結端子と速結アース端子

速結アース端子

  • ED、ED-ELCBどちらの場合でも差込口は1つのため、間違うことがありません
  • 単線(Φ1.6~Φ2.0)に適合
  • 差し込み長さは11mm
  • ブレーカと同じ25mm幅のため、回路の特定が容易

アース線をビスに巻きつける
作業が不要

アース線をビスに巻きつける
作業が不要

ちょいらくアースビス

ブレーカ速結端子

  • 分岐ブレーカの一次側はプラグイン端子、二次側は速結端子(オプション)を採用

ブレーカ速結端子とちょいらくアースビス

ちょいらくアースビス

  • 単線(Φ1.6~Φ2.6)をそのままネジ締め可能
  • ビスに巻きつける作業が不要
  • 差し込み長さは16mm

単線ケーブル、アースバー

ビスに巻きつける作業が不要
差し込み長さは16mm

ブレーカスイッチ
戻し忘れを防ぐために

ブレーカスイッチ
戻し忘れを防ぐために

ブレーカの「入/切」をして元の状態に戻すことを忘れた場合に、扉が閉まらない戻忘(れいぼう)防止機能です。

オプション機能です。

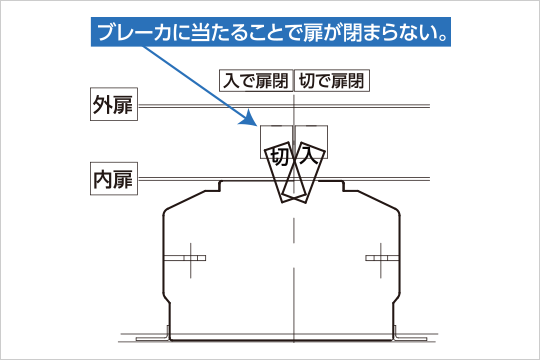

  • 断面図:ブレーカに当たることで扉が閉まらない。内扉。外扉。入で扉閉。切で扉閉。

    断面図

  • ブレーカスイッチの戻し忘れを防ぐ戻忘防止装置

    扉裏面の戻忘防止装置部分


カスタム盤メーカーだから
できること

観観音扉、I Lookingシリーズ、スライドダクト

1 2 3

150mmのスペースで扉が開く

150mmのスペースで扉が開く

観観音扉

EPSへの盤設置は場所が狭いため場合によっては、扉なし、あるいは着脱式などの特別仕様で対応しなくてはなりません。そんな時、観観音扉で対応することで、いつも通りの施工ができます。

150mmのスペースで扉が開く

150mmのスペースがあれば扉が開きます。

盤幅600mmの場合

扉を開けずに確認

内扉はワンタッチで取り外し、狭い場所での施工が容易です。

扉を開けずに確認

内扉も観音開きで中央部分が外曲げタイプ。ハンドルが不要で、どこからでも扉を開けることができ開閉が容易です。

I Looking EPS盤をラインナップ

I Looking EPS盤をラインナップ

I Lookingシリーズ

I LookingシリーズにI Looking EPS盤をラインナップしました。
外扉が不要な場所、前面スペースが無い場所に最適です。内扉全面に透明のポリカーボネートを使用し、軽くて強固、ワンタッチで取り外しが可能です。目視点検を重視した安心・安全の製品です。

保護板の取り外しはワンタッチ

保護板はワンタッチで取り外しできます。

扉を開けずに確認

扉を開けずにサーモラベルが確認できます。

無段階調整で施工がスムーズに

無段階調整で施工がスムーズに

スライドダクト

現場で天井とダクトの間に隙間が出来て困ったことはありませんか?スライドダクトなら、±25mmの調整ができる為、スムーズに施工が可能です。

  • ±25mmの間で無段階に調整可能
  • 背面板が無い為、ケーブル入線後に施工が可能
  • 盤を納品後の詳細寸法測定が不要
  • スライドダクト:無段階調整で施工がスムーズに!

ストリート盤、高耐候塗装盤

1 2

グラフィックフィルムで盤面に華やかさを

グラフィックフィルムで盤面に華やかさを

ストリート盤

通路や待合室といった場所に設置された埋込盤の盤面を、いろいろなデザインで華やかに飾ることで、心癒される空間を創れます。粒状感のない高画質、耐候性約5年、耐擦過性に優れています。再剥離は約1年間可能なため、デザインの変更も可能です。

耐久年数は設置環境により異なります。
  • ストリート盤:グラフィックフィルムで盤面に華やかさを!

従来の屋外塗装よりもおよそ2倍の耐候性

従来の屋外塗装よりもおおよそ2倍の耐候性

高耐候塗装盤

耐衝撃性・耐摩耗性・耐塩性に優れ、屋外設置に最適です。環境にも優しい素材で、設置場所に合わせて自由に塗装色を選択することができます。景観を気にする場所やレジャースポットに最適です。

  • 高耐候塗装盤:従来の屋外塗装よりもおおよそ2倍の耐候性!
